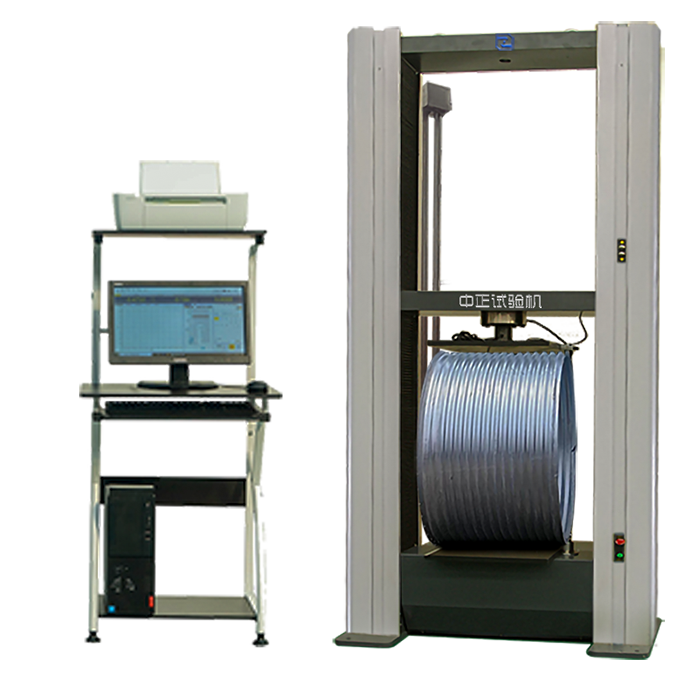

設備簡介：
WDW系列環剛度試驗機主要用于測定塑料及復合材料管材環形橫截面的剛度。具有內徑測量裝置（注：雙邊測量，專利產品），完全滿足JT/T529 預應力混凝土橋梁用塑料波形管和JG 225預應力混凝土用金屬波紋管的環剛度測量要求。下拉伸空間可完成標準中規定的波紋管的集中載荷和均布載荷下的環剛度試驗，是市政、質檢、化工及塑料管材生產企業理想的試驗、檢測儀器。
設備特點：
1、高性能的負荷機架。門式力系框架、重量輕、剛度高，高速大載荷下運行平穩。
2、采用交流伺服調速系統、高頻響交流伺服電機、驅動精密低噪音減速機，帶動精密滾珠絲杠進行試驗，實現試驗速度的大范圍調節，試驗過程平穩、高效。動橫梁驅動速度范圍達1︰100000以上。
3、需增加相應附具，在下空間還可以實現對金屬、橡膠、塑料、織物等材料進行必要的拉伸、壓縮、彎曲、抗折試驗，附件靈巧、齊全。
4、配有專用的環剛度變形測量裝置，使變形測量結果更準確；
技術參數：
1. | 最大試驗力 | 50 KN |
2. | 測力范圍 | 最大試驗力值的 1%-100% |
3. | 試驗力精度 | 優于示值的±0.5% |
4. | 試驗力示值分辨力 | 最大試驗力的1/100000 |
5. | 內徑測量范圍 | 50～600mm |
6. | 內徑測量精度 | 0.01mm |
7. | 橫梁有效行程 | 0～800mm |
8. | 變形測量范圍 | 2～100%FS |
9. | 變形示值誤差極限 | 示值的±1%以內 |
10. | 變形分辨率 | 最大變形的1/100000 |
11. | 位移示值誤差極限: | 示值的±1%以內 |
12. | 位移分辨力: | 0.001mm |
13. | 位移速率調節范圍: | 0.01～500mm/min |
14. | 恒力、恒變形、恒位移控制范圍: | 1%～100%FS |
| 15. | 恒力、恒變形、恒位移控制精度: | 設定值<10%FS時,設定值的±1.0%以內 |
16. | 有效試驗寬度 : | 不小于500mm |
17. | 有效試驗空間 : | 700mm |
18. | 主機尺寸 | 950*500*1750mm |
依據標準：
完全滿足JT/T529 預應力混凝土橋梁用塑料波形管和JG 225預應力混凝土用金屬波紋管的環剛度測量要求。
符合GB/T9647-2003國家標準、《預應力混凝土橋梁用金屬波紋管》JG225-2007。
