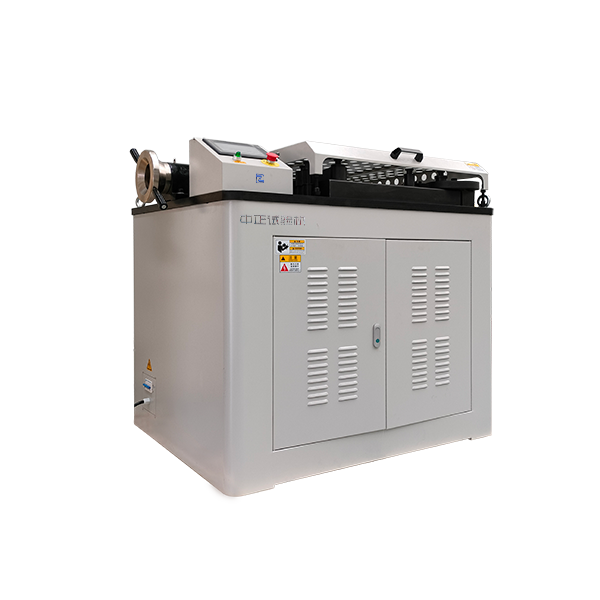

一、SGW-40C型“鋼筋彎曲試驗機”采用PLC控制和觸摸屏顯示系統和專用高精度交流伺服電機傳動機構，高效、無噪音、彎曲角度更加準確、使用壽命更長，安全性能更加穩定；
該機是對鋼筋進行平面正,反向彎曲試驗的專用設備。該設備主要技術參數和指標符合YB/T5126-2003《鋼筋混凝土鋼筋彎曲和反向彎曲試驗方法》、增加相應的彎心可以滿足GB 1499.2-2018的要求。 為鋼廠和建筑單位檢驗螺紋鋼筋反彎性能不可少的試驗設備，同時適用于建筑行業現場鋼筋彎曲，達到試驗與施工一機兩用。質量?jī)?yōu)良并具有結構緊湊體積小，操作簡單易掌握，彎曲角度由數字式光電編碼器傳遞到觸摸屏系統，數字PLC控制，運行平穩噪音低，使用可靠壽命長，設計合理維修方便潤滑簡單等特點。 特點是限位和易損件的設計更加合理，易損件容易更換，因此使用壽命長。
適用標準
GB/T 232-2010 《金屬材料彎曲試驗方法》
YB/T 5126-2017《鋼筋混凝土鋼筋彎曲和反向彎曲試驗方法》
GB/T 1499.2-2018《鋼筋混凝土用鋼第2部分:熱軋帶肋鋼筋》
二、主要技術指標:
項目 | 技術指標 |
彎曲鋼筋直徑范圍 | Φ6-40 |
滿足于鋼筋型號 | HRB400正彎、反彎及HRB500部分鋼筋直徑的正彎 |
鋼筋正向彎曲角度 | 0°- 180°內任意設定 |
鋼筋反向彎曲角度 | 0°- 180°內任意設定 |
工作盤轉速 | ≤2r/mm |
輥心距離 | 219 mm |
工作盤直徑 | ￠580mm |
可安裝最大彎心直徑 | ￠240mm |
電動機功率 | 1.5KW |
隨機配標準彎心 | 按需配置（可做鋼筋牌號HRB400正彎、反彎及HRB500部分正彎） |
