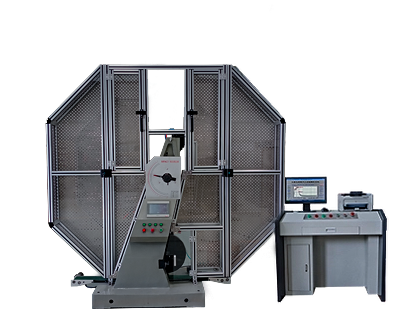

設備名稱：微機控制金屬擺錘式?jīng)_擊試驗機
型 號：JB-W150C/300C/450C/600C/750C
性能說明：
C型沖擊試驗機是嚴格按國標GB/T3808-2002《擺錘式?jīng)_擊試驗機的檢驗》開發的對B沖擊試驗機更新?lián)Q代的新產品。按國標GB/T229-2020《金屬夏比缺口沖擊試驗方法》進行沖擊試驗。
該系列沖擊試驗機用于對金屬材料在動負荷下抵抗沖擊性能進行檢驗，是冶金、機械制造等單位必備的檢測儀器。試樣斷面為10×10mm主要用于對沖擊韌性較大的黑色金屬特別是鋼材及其合金進行試驗。
本機采用了雙立柱支撐，提高了沖擊機的剛性，保證了試驗數據的準確性，同時使試驗機的使用壽命得以大幅度提高。本機最大沖擊能量為300J，工作效率高、定位精度高，示值可靠的優點，因而特別適合與沖擊試驗低溫槽配合做冷沖擊試驗。本機采用三相四線制380V電源，同時也適用于三相五線制電源。
主機結構及工作原理：
沖擊機試驗機由主機、送料機構及自動定位機構組成。
試驗依據標準：
試驗機按國家標準GB/T3808-2002《擺錘式?jīng)_擊試驗機》、GB/T229-2020《金屬夏比擺錘沖擊試驗方法》及國際標準ISO R148“鋼的簡支梁式（V型缺口）沖擊試驗”、ISO R83“鋼的卻貝（CHARPr）沖擊試驗（U型缺口）對金屬材料進行沖擊試驗。
結構特點及優勢：簡支梁沖擊機擺軸采用簡支梁方式支承，掛擺部位的擺軸是兩端用軸承支承，擺錘掛在擺軸的中間位置，支撐立柱前后對稱，具有穩定性好，剛性高，結構簡單可靠的特點，掛擺沖擊時無顫抖。
主要技術參數
1、沖擊能量： 150J/300J/450J/600J/750J
2、沖擊速度：5.2m/s
3、擺錘預揚角：150°
4、試樣支座跨距：40mm
5、支座鉗口圓角：R1.0~1.5mm
6、沖擊刀刃圓角：R2.0~2.5mm R8 mm
7、擺錘中心至沖擊點距離：750mm
8、送樣定位方式：氣動(非標配定制)
9、標準試樣尺寸：10（7.5、5、2.5）×10×55mm
10、電源和功率：三相四線 50Hz 380V
11、電機功率：0.37KW
12、角度準確度： 0.1°
以上數據僅供參考，實際供貨為準
